訊維4K融合處理器成功應用于西安某醫院歷史文化展廳！

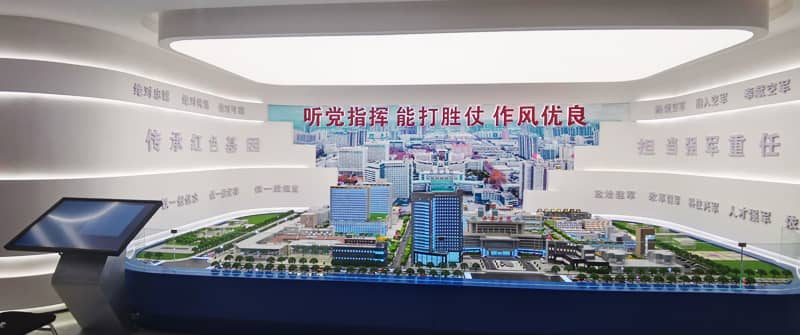

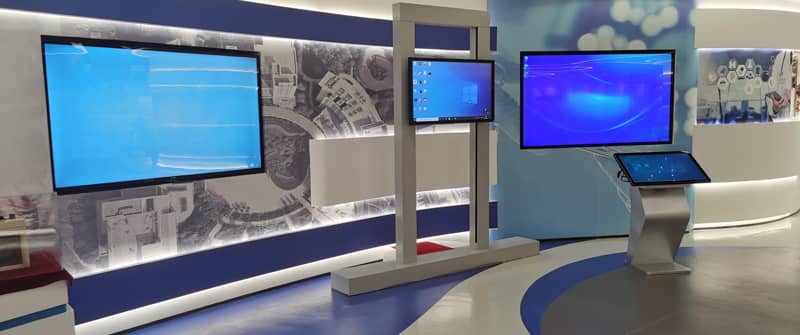

近日，訊維全新4K邊緣融合處理器、高清液晶顯示單元成功應用于陜西西安某醫院歷史文化展廳建設項目，整個展廳約500平方米，采用了1臺訊維2通道4K邊緣融合處理器、1臺訊維4通道4K邊緣融合處理器，顯示系統采用5臺訊維64寸液晶觸摸顯示屏、3臺訊維32寸高清觸摸一體機、3臺訊維32寸廣告機、6臺高清投影機組成。

近年來，隨著信息化技術的迅猛發展，利用3D技術、高清視頻展示的無縫結合等信息化手段打造單位各類博物館、文化展館、數字展廳等，已成為未來展廳的發展趨勢。主要通過無縫拼接顯示系統及高清液晶顯示系統兩種途徑實現展廳的數字化、網絡(luò )化、高清化展示功能。

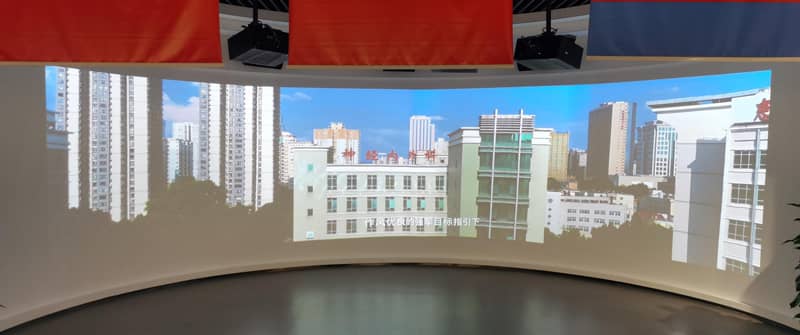

無縫拼接顯示系統由邊緣融合處理器（又稱無縫拼接處理器、投影融合處理器）和高清投影機組成。邊緣融合處理器是整個無縫拼接顯示系統的核心。邊緣融合處理器的原理是將多組投影機接入處理器后投射出的畫面進行邊緣重疊，并通過融合技術顯示出一個沒有縫隙更加明亮、超大、高分辨率的整幅畫面，畫面的效果就象是一臺投影機投射的畫面。當兩臺或多臺投影機組合投射一幅畫面時，會(huì )有一部分影象燈泡重疊，邊緣融合的最主要功能就是把兩臺投影機重疊部分的燈光亮度逐漸調低，使整幅畫面的亮度與色彩一致。其主要技術特點是將多臺投影機投射出的畫面進行邊緣重疊，并通過4K融合圖像技術將融合亮帶進行幾何矯正、色彩處理，最終顯示出一個沒有物理縫隙，并更加明亮、超大、高分辨率的整幅畫面，畫面的效果就象是一臺投影機投射的畫面。

訊維4K融合處理器是訊維自主研發生產的超高清4K信號融合圖像控制器，采用現今國內外領先的邊緣融合和圖像特效處理技術，不僅可以拼接成為一個具有超高分辯率的單一邏輯屏，并且中間沒有拼縫，組成大屏幕系統的所有顯示單元的分辨率之總和，同時可以使窗口改變或模式切換時，可以產生特性顯示的效果等。高清融合處理器能處理多種格式的信號源實時輸入，支持從模擬信號到數字信號，從1024x768到3084x2160的超高清信號。內置多畫面圖形拼接處理器和融合帶生成裝置，集視頻多窗口處理技術和邊緣融合技術為一體，在一臺控制器上完美實現視頻多窗顯示、邊緣融合、色差校正、多路信號源選擇、輸入信號自動調整和預存場景自由調用等功能。

訊維4K融合處理器具有以下特點：

1、硬件架構

全硬件DSP架構，無操作系統，采用CPCI結構的工業級機箱，模塊化的設計, 雙備份冗余電源支持電源熱備份、風扇等模塊隨意更換，可支持系統處理模塊的熱插拔，同時提供了自我診斷和檢測功能,保證系統的可靠性,實時性,靈活性，CAN總線控制技術，專業DSP視頻處理芯片，液晶面板實時顯示設備運行狀態。

2、模塊化設計

通道模塊化設計，按需選擇型號 ，2、3、4、5、6等通道選擇。系統能同時處理多達48臺投影機的無縫拼接組成單一邏輯屏，實時處理多達128路高清信號。

3、幾何校正

由于投影機擺放位置不一定完全符合光路效果，或者曲面融合、環形融合、球形融合等光路不符合視覺效果要求，因此融合器具備基于像素的幾何校正，其色彩精度為1/256。

4、拼接開窗

內嵌拼接功能，因此具有強大的信號處理能力，支持每個屏均可同時實時顯示多達32個窗口，實現所有輸入窗口的全屏幕跨屏顯示； 所有輸入窗口均可全投影范圍內漫游顯示，沒有輸入窗口的顯示區域限制；在全屏幕范圍內的高清底圖上，所有輸入窗口均可無壓縮的自由疊加。

5、超大底圖

支持目前顯卡分辨率最高的HDMI、DVI雙鏈接純數字輸入接口，單口支持高達3840x2160的超高清分辨率。使用多個DVI雙鏈接輸入，即可輕松實現超大分辨率底圖畫面，做到多個屏幕上的超清信號顯示，極大豐富單系統畫面的顯示內容。

6、多格式采集

多格式采集技術，支持BNC、VGA、RGB、HDMI、DVI、3G/HD/SD-SDI接口，兼容多家廠商NVR、DVR、DVS、硬盤錄像機、IP Camera、各類網絡(luò )傳輸設備、混合矩陣、各類檢測平臺等，支持DVI、VGA、HDMI輸出。最新的HDBase-T接口技術，支持100m范圍的長線傳輸功能。

7、CBD顯示技術

CBD顯示技術，超大信號上面多畫面信號顯示，畫外畫（POP）平鋪模式，畫中畫（PIP）疊加模式，畫面疊加、漫游、跨屏、縮放。

8、圖像調整

融合帶自動羽化像素精調，圖像參數（白平衡、亮度、對比度、飽和度）調整，透明度任意調節，信號自由裁剪功能，無縫切換（選配），支持任意形狀曲面網格式幾何校正，融合帶消隱。

目前，訊維4K融合處理器廣泛應用于展覽中心、會(huì )場、機場、商場、廣告、演示中心、設計、仿真中心、軍事作戰、通信指揮、訓練中心等場所。
